H Tipi Kalıp Altı Yük İskele Sistemi

H Tipi Kalıpaltı Yük İskele Sistemi

H Tipi Ağır Yük İskele Sistemi, ana taşıyıcısı çerçevelerden oluşan, son derece dayanıklı bir taşıyıcı sistemdir. Yük taşıyıcı iskele sistemi size “HIZ, EKONOMİ ve GÜVEN” kazandırır. H çerçevelerin stabilitesini sağlamak için farklı boylarda üretilen diagonal elemanlar ile her türlü genişlikte taşıyıcı iskele oluşturulabilir. Ana çerçevelerin her bir dikey borusu 55 kN´a kadar yük taşıyabilir. H tipi yük iskelesi sistemi ile 2 farklı uygulama yapılabilir. Masa kalıp ve kalıp iskelesi uygulaması. İskele sistemi başlıca şu elemanlardan oluşur;

Ana Çerçeve, Krikolu dört yollu başlık, Diagonal eleman, Alt ayar mili, Kriko askısı, Çerçeve birleştirme parçasıdır.

Ana taşıyıcı çerçeveler 60×3 mm, 60×3.60 mm veya 60×4.00 çelik borulardan, Diagonal bileşenler ise 34×2 mm borulardan yapılmıştır. b: 1500 / h: 1100 mm, b: 1500 / h: 1500 mm, b: 1500 / h: 1800 mm ebatlarında imal edilen çerçevelerin sabitlenmesi için çeşitli ebatlardaki köşegen elemanlar ile çeşitli genişliklerde hareketli iskeleler inşa etmek için kullanılır.

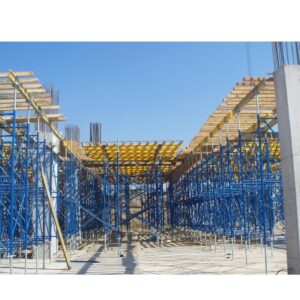

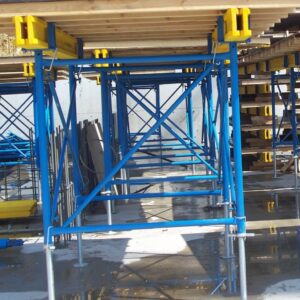

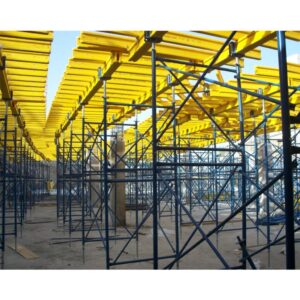

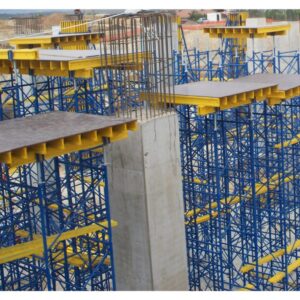

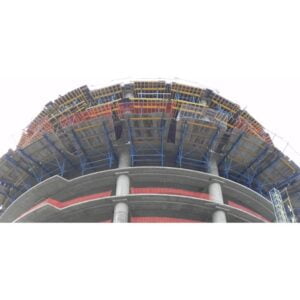

Masa tipi döşeme kalıp altı iskelesi olarak kullanımında sistem alt ve üst iki parçadan oluşur. Üst parça plywood tali taşıyıcı (ızgara) ana taşıyıcı (mahya) ve dört yollu başlıktan oluşur plywood vida ile tali taşıyıcılara bağlanır. Tali taşıyıcılar delikli ahşap bağlantı elemanlarıyla ana taşıyıcılara sabitlenir. Dört yollu başlıklar (krikolu veya borulu) da ana taşıyıcı kirişlere bağlantı parçalarıyla sabitlenip üst parça oluşturulur.Alt parçada çerçeveler diagonaller ve alt ayar milleri bulunur. Alt ayar milleri çerçevelere kriko maşası ile birleştirilir. Diagonaller ise çerçeveler üzerinde bulunan kilitli pimlere geçirilerek alt parça da oluşturulur. Alt ve üst parçalar pim ve kopilya vasıtasıyla birbirine bağlanarak masa tipi iskele tamamlanmış olur.

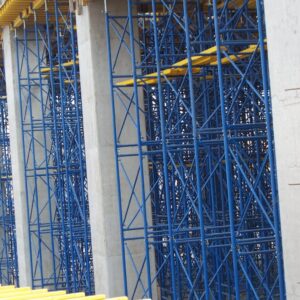

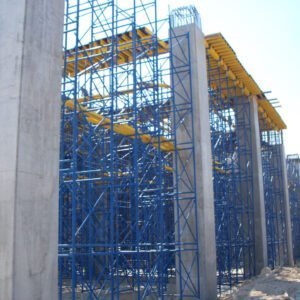

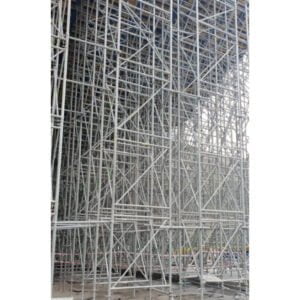

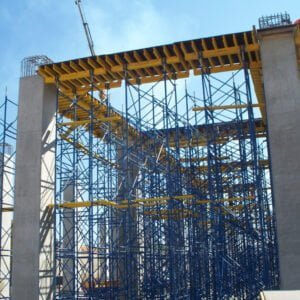

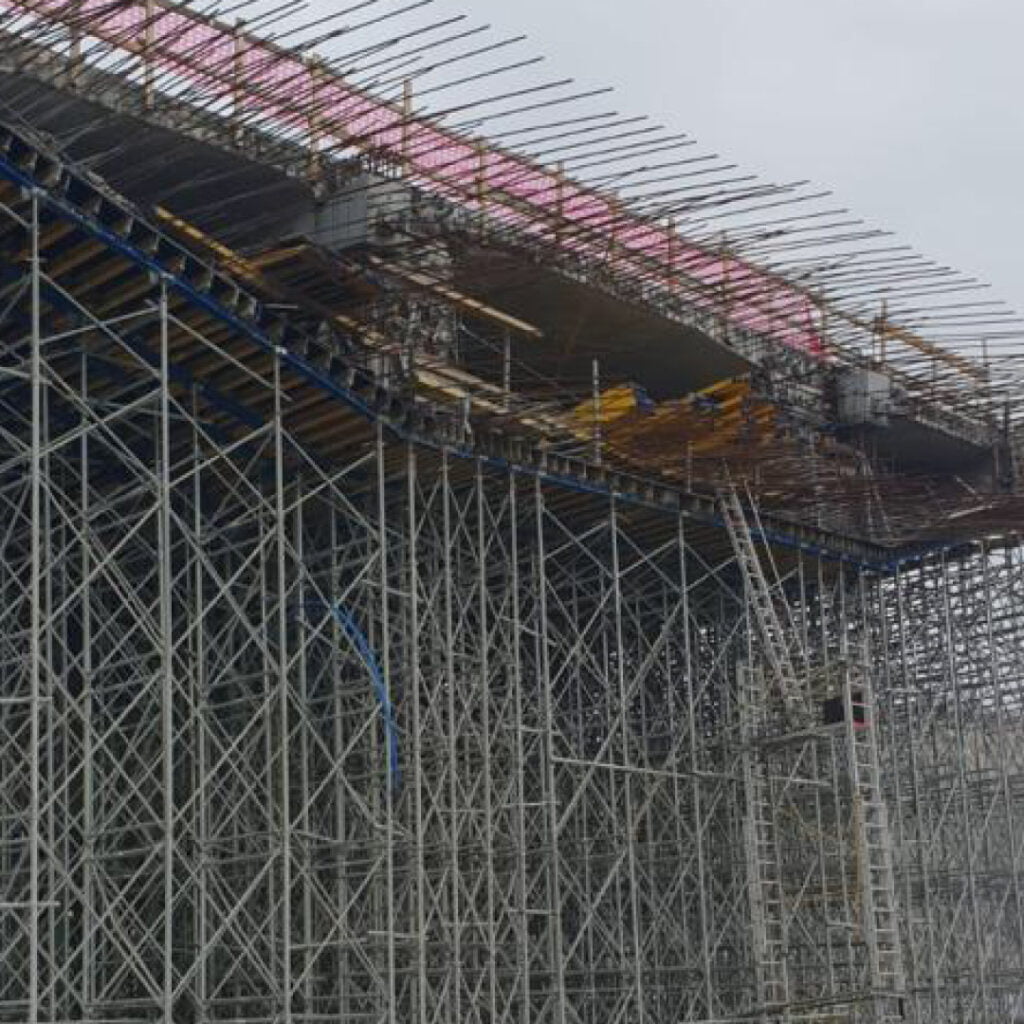

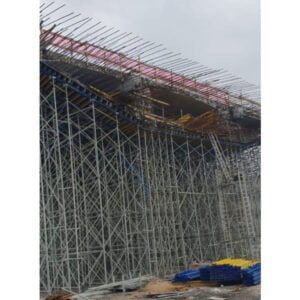

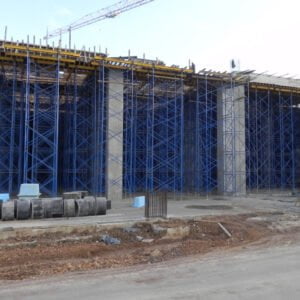

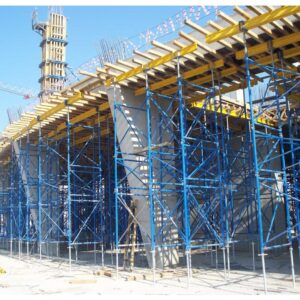

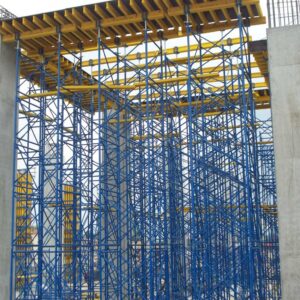

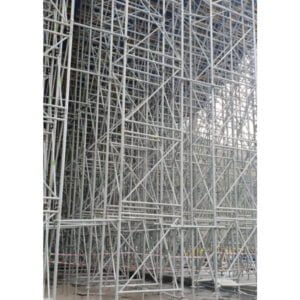

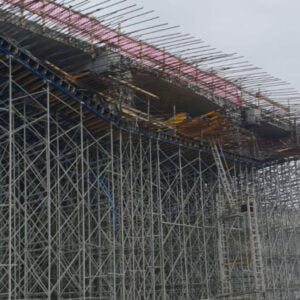

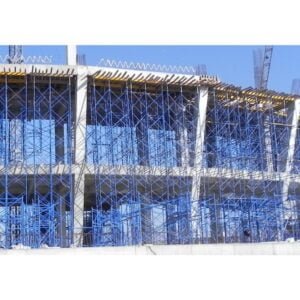

Ana taşıyıcısı H çerçevelerden oluşan yüksek taşıma kapasiteli bir taşıyıcı iskele sistemidir. Çerçeve elemanları ve çerçeveleri stabil olarak birleştiren diyagonal bağlantı elemanlarından oluşur. Çerçeveler üst üste eklenerek istenilen yükseklikte kule haline getirilebilir.
